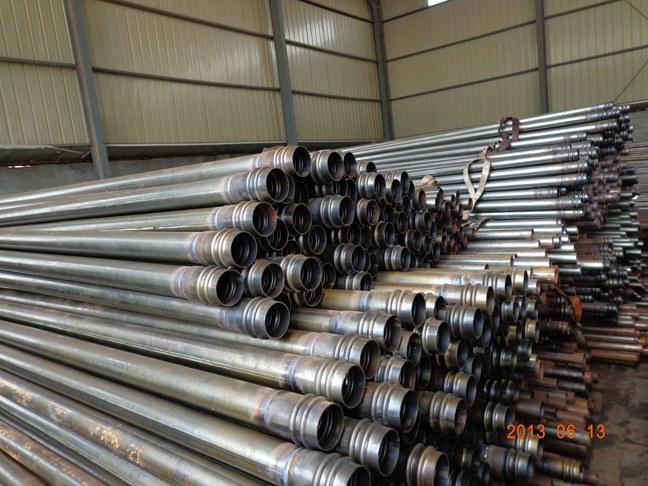

聲測管規格

聲測管檢測方法與原理采用聲波透射法。它將超聲發射探頭和接收探頭分別下進預先埋入樁身且充滿水的不同聲測管中，發射探頭產生的超聲波經過水耦合穿透樁身混凝土到達另一個聲測管中的接收探頭，接收探頭將接收到的信息傳入儀器，通過綜合分析接收到的超聲波在混凝土中的信：如聲速、聲幅、頻率和波形諸參量的特征，而對樁身混凝土質量做出評價。它的基本依據是：當混凝土中存在缺陷時，超聲波聲速、聲幅、頻率和波形諸參量都有反映。首先是當混凝土內部存在缺陷時，在超聲波發一收通路上形成了不連續介質，低頻超聲波將繞過缺陷向前傳播，在探測距離內，其繞射到達所需的"聲時"比超聲波在無缺陷的混凝土中直接傳播時所需的"聲時"長，反映出超聲波的聲速減小。其次是由于存在缺在缺陷時，超聲波在混凝土中傳播時聲能衰減加大，接收信號的首波幅度下降。第三是由于混凝土存在缺陷時，高頻成分比低頻成分消失快，接收信號的頻率總是比通過相同測距的無缺陷混凝土接收到的頻率低。最后，由于超聲波在缺陷界面上的復雜反射、折射，使聲波傳播的相位發生差異，疊加的結果導致接收信號的波形發生畸變。據此即可對混凝土內部的質量情況作出判斷。
